Funkstrahl Zaunkönig W45
Zur Navigation springen
Zur Suche springen
| Gerätebezeichnung | Funkstrahl Zaunkönig (Wechselstrom) | |
|---|---|---|
| Hersteller | Funkstrahl | |
| Land | ||
| Typennummer | 45 | |
| Typenbezeichnung
Zaunkönig W45 |
||
| Baujahr | 1946 | |
| Röhren/Halbleiter | 3x RV12P2000, RG12D60 | |
| Primzip | ||
| Größe | ||
| Wellenbereiche | LW, MW, KW | |
| Stromversorgung | 110..220 Volt Wechselspannung | |
| Bemerkungen | aperiodische HF-Vorstufe |
Gerätebeschreibung

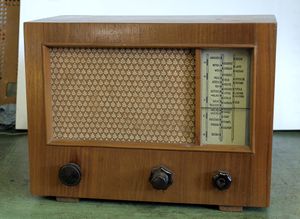

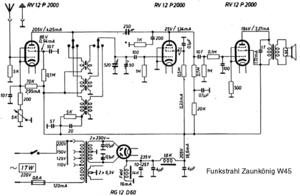

Ab 1946 wurde in Konstanz am Bodensee der Funkstrahl Zaunkönig hergestellt. Es handelt sich dabei um die Standardschaltung der Nachkriegsgeräte mit 3x RV12P2000: Ein Einkreiser mit aperiodischer HF-Vorstufe. Aperiodisch bedeutet, dass die Vorstufe nicht abgestimmt, sondern breitbandig ausgeführt ist.
Als Ersatz für eine Skalenlampe ist die Skala ist aus einem phosphoreszierenden Material hergestellt. Wird das Licht ausgeschaltet, leuchtet sie noch einige Zeit nach.
